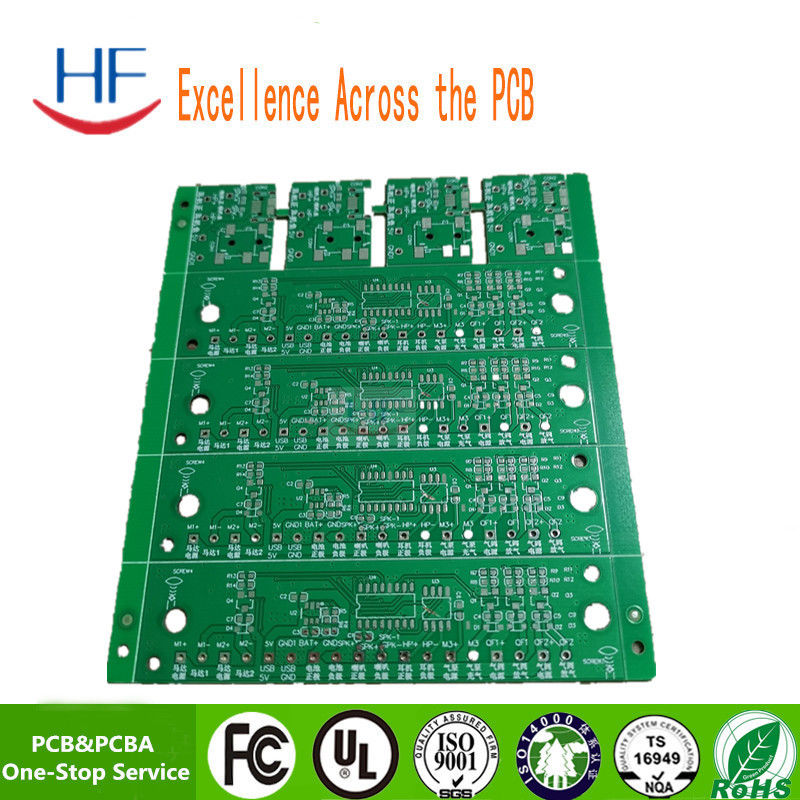

6-12 لایه HASL 2.5mm 4oz HDI چند لایه PCB
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | HF |
گواهی: | ISO CE |
شماره مدل: | PCB |
پرداخت:
مقدار حداقل تعداد سفارش: | پنج تا |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی وکیوم، کارتن با کیفیت بالا |
زمان تحویل: | 5 تا 8 روز |
شرایط پرداخت: | L/C، T/T، Paypal |
قابلیت ارائه: | ده هزار متر مربع در ماه |
اطلاعات تکمیلی |
|||
مادهء اصلی:: | FR4، راجرز، آلومینیوم، هایت TG | تعداد لایه ها: | 2-4-6-8-10-12-16-20-22-28 لایه |
---|---|---|---|
ضخامت تخته:: | 0.6-1.0-1.2-1.6-2.0-2.5-3.0-3.2 میلی متر | ضخامت مس:: | 1-4 اونس |
رنگ لحیم کاری: | سبز، قرمز، سیاه، زرد، سفید، آبی | محل تولید:: | گوانگدونگ، چین (زمین اصلی) |
تکمیل سطح:: | HASL (بدون سرب) / طلای غوطهوری / osp / قلع غوطهوری / نقره غوطهوری | حداقل اندازه سوراخ: | 3 میلیون |
خدمات: | خدمات OEM ارائه شده، PCB / منبع یابی قطعات / لحیم کاری / برنامه نویسی / آزمایش..، خدمات کلید در دست | درخواست: | دستگاه الکترونیک، برد مدار چاپی پی سی بی ru 94v0، لوازم الکترونیکی مصرفی، fpc سفت و سخت، شارژر USB م |
برجسته: | 4 اونس HDI چند لایه PCB Board,2.5mm HDI چند لایه PCB Board,HASL نمونه اولیه صفحه مدار چاپی,2.5mm HDI Multilayer PCB Board,HASL Prototype Printed Circuit Board |
توضیحات محصول
6-12 لایه مقاومت PCB PCB PCB دقت بالا PCB HDI PCB چند لایه ای
توانايي
نمونه اولیه دقیق | تولید عمده PCB | ||
مکس لایه ها | ۱ تا ۲۸ لایه | 1 تا 14 لایه | |
MIN عرض خط ((میل) | 3 ميلي | 4 ميلي | |
فضای خط MIN ((میل) | 3 ميلي | 4 ميلي | |
Min via (حفر مکانیکی) | ضخامت تخته ≤1.2mm | 0.15 میلی متر | 0.2 میلی متر |
ضخامت تخته ≤2.5mm | 0.2 میلی متر | 0.3 میلی متر | |
ضخامت صفحه>2.5mm | جنبه های خوراک ≤13:1 | جنبه های خوراک ≤13:1 | |
بخش غذا | جنبه های خوراک ≤13:1 | جنبه های خوراک ≤13:1 | |
ضخامت تخته | مکس | 8 میلی متر | 7 میلی متر |
MIN | دو لایه:0.2mm؛ 4 لایه:0.35mm؛ 6 لایه:0.55mm؛ 8 لایه:0.7mm؛ 10 لایه:0.9mm | دو لایه:0.2mm؛ 4 لایه:0.4mm؛6 لایه:0.6mm؛8 لایه:0.8 میلی متر | |
سایز صفحه MAX | ۶۱۰*۱۲۰۰ میلی متر | ۶۱۰*۱۲۰۰ میلی متر | |
حداکثر ضخامت مس | 0.5-6 اونس | 0.5-6 اونس | |
طلا غوطه ور شدن ضخامت زره دار |
طلا غوطه ور شدن: انگشت طلایی: Au,1 ¢ 150u ¢ طلا شده: Au,1 ¥150u ¥ لیاقت نیکل: 50 ‰ 500 ‰ |
||
از مس | 25مليليتر | 25مليليتر | |
تحمل | ضخامت تخته | ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mm |
ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mm |
چشم انداز تحمل | ≤100mm: +/-0.1mm 100< ≤300mm: +/-0.15mm >300mm: +/-0.2mm |
≤100mm: +/-0.13mm 100< ≤300mm: +/-0.15mm >300mm: +/-0.2mm |
|
مقاومت | ±10% | ±10% | |
MIN پل ماسک جوش | 0.08 میلی متر | 0.10 میلی متر | |
قابلیت وصل کردن ویاس | 0.25ميلي متر - 0.60ميلي متر | 0.70mm--1.00mm |
کاربردها:
ارتباطات
تجهیزات ارتباطی سنتی، FTTP، VOIP، خدمات چند رسانه ای، شبکه های داده و محصولات زیرساخت های فناوری اطلاعات، محصولات زیرساخت های بی سیم، تقویت کننده های قدرت، تقسیم کننده ها و ترکیب کننده ها،ترانزیستورهای با قدرت بالا، و غیره
لوازم جانبی کامپیوتر
چاپگرهای پیشرفته، مودم های کابلی، روترهای بی سیم، تلفن های IP، محصولات مصرفی و اداری، سیستم بانکی و غیره.
مصرف کننده
کامپیوترها، تلویزیون ها، دوربین ها، ضبط کننده های ویدئویی دیجیتال (DVR) ، محصولات دستی، LED و غیره
ماشین آلات
سیستم های ایمنی مسافران، سیستم های کنترل موتور، کوله های هوا، محصولات کنترل کشش و غیره
محاسبات و ذخیره سازی پیشرفته
کامپیوتر و سرور با عملکرد بالا، سیستم مرکزی و تجهیزات ذخیره سازی، حافظه و غیره
صنعت
منبع برق، پانل کنترل اصلی، مانیتور، محصولات دوربین مدار بسته، تجهیزات کنترل خودرو، ربات صنعتی، محصولات کنترل دسترسی و غیره
پزشکی
تصویربرداری رزونانس مغناطیسی (MRI) ، توموگرافی کامپیوتری (CT) ، واحدهای دیفیبریلاسیون پاسخ اضطراری، نظارت بر بیمار، دستگاه های کاشت قابل، سیستم های جراحی رباتیک،تجهیزات بیومتریک و تشخیصی، و غیره
ارتش
ماهواره، رادار، هواپیما، واحد کنترل، تجهیزات ارتباطی و غیره
آزمایش و اندازه گیری
اندازه گیری برق، آزمایش برق، آزمایش حرارتی، آزمایش نور، آزمایش شبکه، آزمایش گاز و روغن، محصولات مادون قرمز، تجهیزات آزمایش نیمه هادی، کارت های DUT و سُند، سیستم های بازرسی وافر،و غیره.
شرکت صنعتي پينگ تو
شرکت صنعتي پينگ تویک ارائه دهنده حرفه ای و قابل اعتماد از راه حل های PCB برای مشتریان متخصص در تولید نمونه های اولیه سریع و حجم کوچک است.توفافست مسئول توسعه کسب و کار خارج از کشور استبا کیفیت بالا و تحویل به موقع محصولات ما برنده شهرت گسترده بازار. ما همچنان بر روی رضایت مشتری تمرکز می کنیم، همراه با "کیفیت بالا "و" تحویل سریع"،ما یک ارائه دهنده خدمات PCB با ارزش اعتماد مشتری خواهیم شد.
مزایا
1. کارخانه PCB به طور مستقیم
2. یک سیستم کنترل کیفیت جامع
3. قیمت رقابتی
4زمان تحویل سریع از 48 ساعت
5گواهینامه (ISO/UL E354810/RoHS)
610 سال تجربه در خدمات صادرات
7-بدون MOQ/MOV
8. کیفیت بالا. سختگیرانه از طریق AOI ((بررسی نوری خودکار) ، QA / QC ، پرواز ، تست ، و غیره
