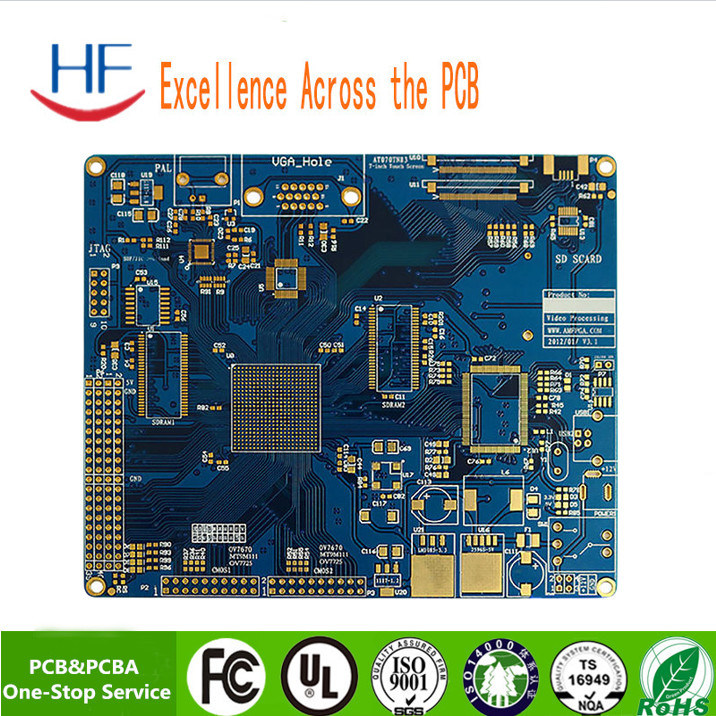

سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil
  • سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil
  • سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil
سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil

سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil

محل منبع چین
نام تجاری HF
گواهی ISO CE
شماره مدل PCB
جزئیات محصول
مادهء اصلی::
FR4، راجرز، آلومینیوم، هایت TG
تعداد لایه ها:
2-4-6-8-10-12-16-20-22-28 لایه
ضخامت تخته::
0.6-1.0-1.2-1.6-2.0-2.5-3.0-3.2 میلی متر
ضخامت مس::
1-4 اونس
رنگ لحیم کاری:
سبز، قرمز، سیاه، زرد، سفید، آبی
رنگ صفحه ابریشم:
سفید، سیاه، زرد
تکمیل سطح::
HASL (بدون سرب) / طلای غوطه‌وری / osp / قلع غوطه‌وری / نقره غوطه‌وری
حداقل اندازه سوراخ:
3 میلیون
خدمات:
خدمات OEM ارائه شده، PCB / منبع یابی قطعات / لحیم کاری / برنامه نویسی / آزمایش..، خدمات کلید در دست
درخواست:
دستگاه الکترونیک، برد مدار چاپی پی سی بی ru 94v0، لوازم الکترونیکی مصرفی، fpc سفت و سخت، شارژر USB م
مواد:
FR4 ، راجرز ، آلومینیوم ، TG بالا ، CEM1 ، CEM3 ، بدون هالوجن
طبقه گيري:
1-40
ضخامت تخته:
0.4-4.0 میلی متر
ضخامت مس:
1-6 اونس
رنگ ماسک لحیم کاری:
سبز، زرد، سفید، آبی، سیاه، قرمز
تکمیل سطح:
HASL ((مستقیم از سرب) / طلایی غوطه ور (ENIG)) / OSP / قلع غوطه ور / نقره غوطه ور
تست:
100٪ AOI، اشعه ایکس، آزمایش کاوشگر پرواز.
برجسته کردن:

FR4 HDI PCB Board,HASL HDI PCB Board,3 میلی لیتر صفحه PCB الکترونیک

,

HASL HDI PCB Board

,

3mil Electronic Pcb Board

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
پنج تا
قیمت
قابل مذاکره
جزئیات بسته بندی
بسته بندی وکیوم، کارتن با کیفیت بالا
زمان تحویل
5 تا 8 روز
شرایط پرداخت
L/C، T/T، Paypal
قابلیت ارائه
ده هزار متر مربع در ماه
توضیحات محصول

PCB سوراخ های دفن شده 8-12 لایه PCB HDI بالا

توانايي



　 نمونه اولیه دقیق تولید عمده PCB
مکس لایه ها ۱ تا ۲۸ لایه 1 تا 14 لایه
MIN عرض خط ((میل) 3 ميلي 4 ميلي
فضای خط MIN ((میل) 3 ميلي 4 ميلي
Min via (حفر مکانیکی) ضخامت تخته ≤1.2mm 0.15 میلی متر 0.2 میلی متر
ضخامت تخته ≤2.5mm 0.2 میلی متر 0.3 میلی متر
ضخامت صفحه>2.5mm جنبه های خوراک ≤13:1 جنبه های خوراک ≤13:1
بخش غذا جنبه های خوراک ≤13:1 جنبه های خوراک ≤13:1
ضخامت تخته مکس 8 میلی متر 7 میلی متر
MIN دو لایه:0.2mm؛ 4 لایه:0.35mm؛ 6 لایه:0.55mm؛ 8 لایه:0.7mm؛ 10 لایه:0.9mm دو لایه:0.2mm؛ 4 لایه:0.4mm؛6 لایه:0.6mm؛8 لایه:0.8 میلی متر
سایز صفحه MAX ۶۱۰*۱۲۰۰ میلی متر ۶۱۰*۱۲۰۰ میلی متر
حداکثر ضخامت مس 0.5-6 اونس 0.5-6 اونس
طلا غوطه ور شدن
ضخامت زره دار		 طلا غوطه ور شدن:
انگشت طلایی: Au,1 ¢ 150u ¢
طلا شده: Au,1 ¥150u ¥
لیاقت نیکل: 50 ‰ 500 ‰		 　
از مس 25مليليتر 25مليليتر
تحمل ضخامت تخته ضخامت تخته ≤1.0mm: +/-0.1mm
1.0mmضخامت صفحه>2.0mm: +/-8%		 ضخامت تخته ≤1.0mm: +/-0.1mm
1.0mmضخامت صفحه>2.0mm: +/-8%
چشم انداز تحمل ≤100mm: +/-0.1mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm		 ≤100mm: +/-0.13mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm
مقاومت ±10% ±10%
MIN پل ماسک جوش 0.08 میلی متر 0.10 میلی متر
قابلیت وصل کردن ویاس 0.25ميلي متر - 0.60ميلي متر 0.70mm--1.00mm





سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil 0

سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil 1

سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil 2

شرکت صنعتي پينگ تو
شرکت صنعتي پينگ تویک ارائه دهنده حرفه ای و قابل اعتماد از راه حل های PCB برای مشتریان متخصص در تولید نمونه های اولیه سریع و حجم کوچک است.توفافست مسئول توسعه کسب و کار خارج از کشور استبا کیفیت بالا و تحویل به موقع محصولات ما برنده شهرت گسترده بازار. ما همچنان بر روی رضایت مشتری تمرکز می کنیم، همراه با "کیفیت بالا "و" تحویل سریع"،ما یک ارائه دهنده خدمات PCB با ارزش اعتماد مشتری خواهیم شد.





سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil 3

سوراخ دفن شده کور 8-12 لایه HASL FR4 HDI PCB Board 3mil 4



مزایا


1. کارخانه PCB به طور مستقیم
2. یک سیستم کنترل کیفیت جامع
3. قیمت رقابتی
4زمان تحویل سریع از 48 ساعت
5گواهینامه (ISO/UL E354810/RoHS)
610 سال تجربه در خدمات صادرات
7-بدون MOQ/MOV
8. کیفیت بالا. سختگیرانه از طریق AOI ((بررسی نوری خودکار) ، QA / QC ، پرواز ، تست ، و غیره
