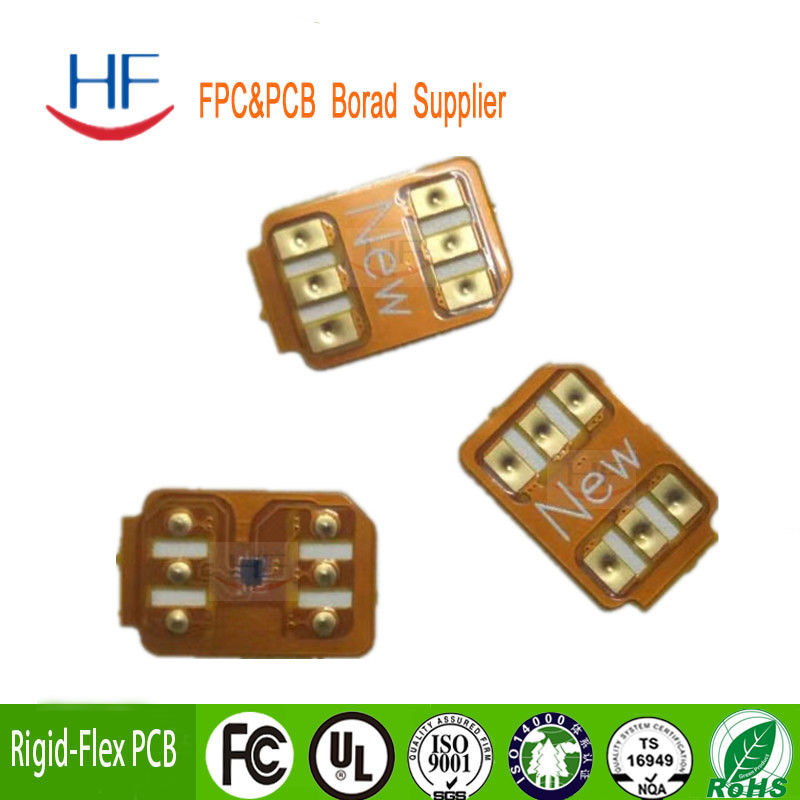

OSP FR4 4 oz FPC Flex PCB Board Assembly Design چند لایه ای 1.0mm
  • OSP FR4 4 oz FPC Flex PCB Board Assembly Design چند لایه ای 1.0mm
OSP FR4 4 oz FPC Flex PCB Board Assembly Design چند لایه ای 1.0mm

OSP FR4 4 oz FPC Flex PCB Board Assembly Design چند لایه ای 1.0mm

محل منبع چین
نام تجاری HF
گواهی ISO CE
شماره مدل FPC
جزئیات محصول
مادهء اصلی::
FR4، PI
تعداد لایه ها:
4
ضخامت تخته::
1.0
ضخامت مس::
4
رنگ لحیم کاری:
زرد
تکمیل سطح::
OSP
حداقل اندازه سوراخ:
3 میلیون
خدمات:
خدمات OEM ارائه شده، PCB / منبع یابی قطعات / لحیم کاری / برنامه نویسی / آزمایش..، خدمات کلید در دست
مواد:
FR4 ، راجرز ، آلومینیوم ، TG بالا ، CEM1 ، CEM3 ، بدون هالوجن
طبقه گيري:
1-40
ضخامت تخته:
0.4-4.0 میلی متر
ضخامت مس:
1-6 اونس
رنگ ماسک لحیم کاری:
سبز، زرد، سفید، آبی، سیاه، قرمز
رنگ صفحه ابریشم:
سفید سیاه
تکمیل سطح:
HASL ((مستقیم از سرب) / طلایی غوطه ور (ENIG)) / OSP / قلع غوطه ور / نقره غوطه ور
تست:
100٪ AOI، اشعه ایکس، آزمایش کاوشگر پرواز.
برجسته کردن:

مونتاژ صفحه PCB انعطاف پذیر,صفحه PCB انعطاف پذیر چند لایه ای,طراحی PCB چند لایه FR4

,

Multilayer Flex PCB Board

,

FR4 multilayer pcb design

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
پنج تا
قیمت
قابل مذاکره
جزئیات بسته بندی
بسته بندی وکیوم، کارتن با کیفیت بالا
زمان تحویل
5 تا 8 روز
شرایط پرداخت
L/C، T/T، Paypal
قابلیت ارائه
ده هزار متر مربع در ماه
توضیحات محصول

Huafu fast multilayer circuit Co., LTD یک ارائه دهنده حرفه ای و قابل اعتماد از راه حل های PCB برای مشتریان متخصص در تولید نمونه های اولیه سریع و حجم های کوچک است.با محصولات با کیفیت بالا و تحویل در زمان ما برنده شهرت گسترده بازارما به تمرکز بر روی رضایت مشتری ادامه می دهیم، همراه با "کیفیت بالا" و "سپری سریع"، ما یک ارائه دهنده خدمات PCB شایسته اعتماد مشتری خواهیم شد.

محصولات اصلی ما سفارشی سازی PCB و OEM هستند ، که در میان آنها محصولات سفارشی سازی PCB به PCB چند زمینه ای ، HDI PCB ، PCB فرکانس بالا و سرعت بالا ، PCB ویژه تقسیم می شوند.محصولات OEM به OEM PCBA چند زمینه ای و OEM قطعات تقسیم می شوند.


توانايي

　 نمونه اولیه دقیق تولید عمده PCB
مکس لایه ها ۱ تا ۲۸ لایه 1 تا 14 لایه
MIN عرض خط ((میل) 3 ميلي 4 ميلي
فضای خط MIN ((میل) 3 ميلي 4 ميلي
Min via (حفر مکانیکی) ضخامت تخته ≤1.2mm 0.15 میلی متر 0.2 میلی متر
ضخامت تخته ≤2.5mm 0.2 میلی متر 0.3 میلی متر
ضخامت صفحه>2.5mm جنبه های خوراک ≤13:1 جنبه های خوراک ≤13:1
بخش غذا جنبه های خوراک ≤13:1 جنبه های خوراک ≤13:1
ضخامت تخته مکس 8 میلی متر 7 میلی متر
MIN دو لایه:0.2mm؛ 4 لایه:0.35mm؛ 6 لایه:0.55mm؛ 8 لایه:0.7mm؛ 10 لایه:0.9mm دو لایه:0.2mm؛ 4 لایه:0.4mm؛6 لایه:0.6mm؛8 لایه:0.8 میلی متر
سایز صفحه MAX ۶۱۰*۱۲۰۰ میلی متر ۶۱۰*۱۲۰۰ میلی متر
حداکثر ضخامت مس 0.5-6 اونس 0.5-6 اونس
طلا غوطه ور شدن
ضخامت زره دار		 طلا غوطه ور شدن:
انگشت طلایی: Au,1 ¢ 150u ¢
طلا شده: Au,1 ¥150u ¥
لیاقت نیکل: 50 ‰ 500 ‰		 　
از مس 25مليليتر 25مليليتر
تحمل ضخامت تخته ضخامت تخته ≤1.0mm: +/-0.1mm
1.0mmضخامت صفحه>2.0mm: +/-8%		 ضخامت تخته ≤1.0mm: +/-0.1mm
1.0mmضخامت صفحه>2.0mm: +/-8%
چشم انداز تحمل ≤100mm: +/-0.1mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm		 ≤100mm: +/-0.13mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm
مقاومت ±10% ±10%
MIN پل ماسک جوش 0.08 میلی متر 0.10 میلی متر
قابلیت وصل کردن ویاس 0.25ميلي متر - 0.60ميلي متر 0.70mm--1.00mm


 OSP FR4 4 oz FPC Flex PCB Board Assembly Design چند لایه ای 1.0mm 0

OSP FR4 4 oz FPC Flex PCB Board Assembly Design چند لایه ای 1.0mm 1
