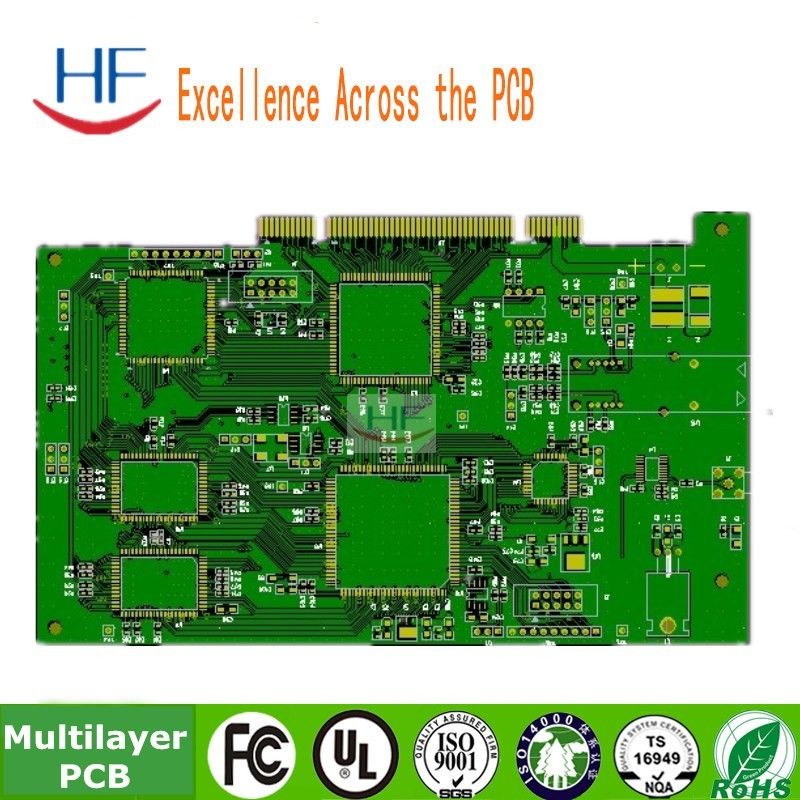

HDI سخت 4 لایه FR4 HASL PCB صفحه مدار چاپی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | HF |
| گواهی: | ISO CE |
| شماره مدل: | PCB |
پرداخت:
| مقدار حداقل تعداد سفارش: | پنج تا |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی وکیوم، کارتن با کیفیت بالا |
| زمان تحویل: | 5 تا 8 روز |
| شرایط پرداخت: | L/C، T/T، Paypal |
| قابلیت ارائه: | ده هزار متر مربع در ماه |
|
اطلاعات تکمیلی |
|||
| مادهء اصلی:: | FR4، راجرز، آلومینیوم، هایت TG | تعداد لایه ها: | 2-4-6-8-10-12-16-20-22-28 لایه |
|---|---|---|---|
| ضخامت تخته:: | 0.6-1.0-1.2-1.6-2.0-2.5-3.0-3.2 میلی متر | ضخامت مس:: | 1-4 اونس |
| رنگ لحیم کاری: | سبز، قرمز، سیاه، زرد، سفید، آبی | رنگ صفحه ابریشم: | سفید، سیاه، زرد |
| تکمیل سطح:: | HASL (بدون سرب) / طلای غوطه‌وری / osp / قلع غوطه‌وری / نقره غوطه‌وری | حداقل اندازه سوراخ: | 3 میلیون |
| خدمات: | خدمات OEM ارائه شده، PCB / منبع یابی قطعات / لحیم کاری / برنامه نویسی / آزمایش..، خدمات کلید در دست | درخواست: | دستگاه الکترونیک، برد مدار چاپی پی سی بی ru 94v0، لوازم الکترونیکی مصرفی، fpc سفت و سخت، شارژر USB م |
| برجسته: | HASL PCB صفحه مدار چاپی,صفحه مدار چاپی FR4 PCB,HDI Hard Flexible PCB board (بورد PCB انعطاف پذیر سخت HDI),FR4 PCB Printed Circuit Board,HDI Hard Flexible PCB board |
||
توضیحات محصول
صفحه PCB FPC 4 لایه HDI سخت انعطاف پذیر PCB صفحه مدار چاپی
توانايي
| نمونه اولیه دقیق | تولید عمده PCB | ||
| مکس لایه ها | ۱ تا ۲۸ لایه | 1 تا 14 لایه | |
| MIN عرض خط ((میل) | 3 ميلي | 4 ميلي | |
| فضای خط MIN ((میل) | 3 ميلي | 4 ميلي | |
| Min via (حفر مکانیکی) | ضخامت تخته ≤1.2mm | 0.15 میلی متر | 0.2 میلی متر |
| ضخامت تخته ≤2.5mm | 0.2 میلی متر | 0.3 میلی متر | |
| ضخامت صفحه>2.5mm | جنبه های خوراک ≤13:1 | جنبه های خوراک ≤13:1 | |
| بخش غذا | جنبه های خوراک ≤13:1 | جنبه های خوراک ≤13:1 | |
| ضخامت تخته | مکس | 8 میلی متر | 7 میلی متر |
| MIN | دو لایه:0.2mm؛ 4 لایه:0.35mm؛ 6 لایه:0.55mm؛ 8 لایه:0.7mm؛ 10 لایه:0.9mm | دو لایه:0.2mm؛ 4 لایه:0.4mm؛6 لایه:0.6mm؛8 لایه:0.8 میلی متر | |
| سایز صفحه MAX | ۶۱۰*۱۲۰۰ میلی متر | ۶۱۰*۱۲۰۰ میلی متر | |
| حداکثر ضخامت مس | 0.5-6 اونس | 0.5-6 اونس | |
| طلا غوطه ور شدن ضخامت زره دار |
طلا غوطه ور شدن: انگشت طلایی: Au,1 ¢ 150u ¢ طلا شده: Au,1 ¥150u ¥ لیاقت نیکل: 50 ‰ 500 ‰ |
||
| از مس | 25مليليتر | 25مليليتر | |
| تحمل | ضخامت تخته | ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mm |
ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mm |
| چشم انداز تحمل | ≤100mm: +/-0.1mm 100< ≤300mm: +/-0.15mm >300mm: +/-0.2mm |
≤100mm: +/-0.13mm 100< ≤300mm: +/-0.15mm >300mm: +/-0.2mm |
|
| مقاومت | ±10% | ±10% | |
| MIN پل ماسک جوش | 0.08 میلی متر | 0.10 میلی متر | |
| قابلیت وصل کردن ویاس | 0.25ميلي متر - 0.60ميلي متر | 0.70mm--1.00mm | |
شرکت صنعتي پينگ تو
شرکت صنعتي پينگ تویک ارائه دهنده حرفه ای و قابل اعتماد از راه حل های PCB برای مشتریان متخصص در تولید نمونه های اولیه سریع و حجم کوچک است.توفافست مسئول توسعه کسب و کار خارج از کشور استبا کیفیت بالا و تحویل به موقع محصولات ما برنده شهرت گسترده بازار. ما همچنان بر روی رضایت مشتری تمرکز می کنیم، همراه با "کیفیت بالا "و" تحویل سریع"،ما یک ارائه دهنده خدمات PCB با ارزش اعتماد مشتری خواهیم شد.
مزایا
1. کارخانه PCB به طور مستقیم
2. یک سیستم کنترل کیفیت جامع
3. قیمت رقابتی
4زمان تحویل سریع از 48 ساعت
5گواهینامه (ISO/UL E354810/RoHS)
610 سال تجربه در خدمات صادرات
7-بدون MOQ/MOV
8. کیفیت بالا. سختگیرانه از طریق AOI ((بررسی نوری خودکار) ، QA / QC ، پرواز ، تست ، و غیره
می خواهید اطلاعات بیشتری در مورد این محصول بدانید
