Shenzhen Huafu Fast Multilayer Circuit Co. LTD
ایمیل sales6@pcb-trend.com تلفن 86-13798589186
خونه > محصولات > تولید PCB HDI >

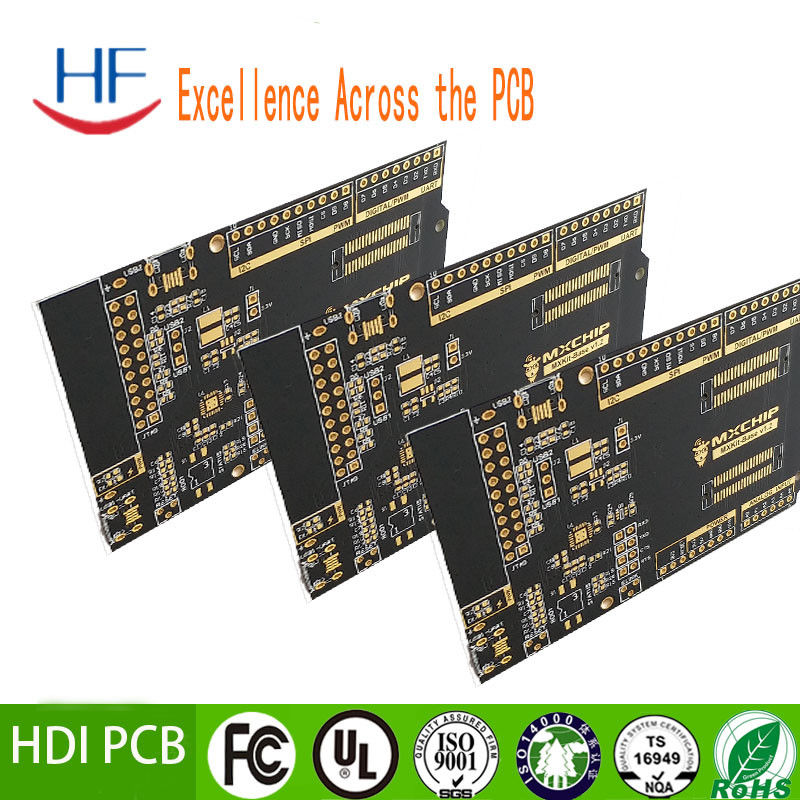

عرضه آنلاین دو طرفه HDI PCB
  • عرضه آنلاین دو طرفه HDI PCB
  • عرضه آنلاین دو طرفه HDI PCB
عرضه آنلاین دو طرفه HDI PCB

عرضه آنلاین دو طرفه HDI PCB

محل منبع چین
نام تجاری HF
گواهی ISO CE
شماره مدل صفحه مدار چاپی HDI
جزئیات محصول
مواد پایه:
FR-4
تعداد لایه ها:
1-32 لایه
ضخامت تخته:
0.4-3.2 میلی متر
ضخامت مس:
1-6 اونس
رنگ ماسک لحیم کاری:
سبز، آبی، سفید، قرمز، سیاه، زرد
رنگ صفحه ابریشم:
سفید سیاه زرد
حداقل اندازه سوراخ:
3 میلیون
تکمیل سطح:
HASL (بدون سرب) / طلای غوطه وری / osp / قلع غوطه ور / نقره غوطه ور
مواد:
FR4 ، راجرز ، آلومینیوم ، TG بالا ، CEM1 ، CEM3 ، بدون هالوجن
طبقه گيري:
1-40
خدمات:
OEM/ODM/PCB/کامپوننت ها منبع یابی/مونتاژ/برنامه نویسی/تست...خدمات کلید در دست یک مرحله ای.
تست:
100٪ AOI، اشعه ایکس، آزمایش کاوشگر پرواز.
برجسته کردن:

تولید PCB HDI دو طرفه,قیمت تولید PCB HDI,3قیمت مونتاژ pcb.2MM

,

HDI PCB Fabrication Quote

,

3.2MM pcb assembly quote

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
پنج تا
قیمت
قابل مذاکره
جزئیات بسته بندی
جعبه
زمان تحویل
5 تا 8 روز
شرایط پرداخت
L/C، T/T، Paypal
قابلیت ارائه
ده هزار متر مربع در ماه
توضیحات محصول

Huafu fast multilayer circuit Co., LTD شرکت مدارچه های چند لایه سریع هوافویک ارائه دهنده حرفه ای و قابل اعتماد از راه حل های PCB برای مشتریان متخصص در تولید نمونه های اولیه سریع و حجم کوچک است.با محصولات با کیفیت بالا و تحویل در زمان ما برنده شهرت گسترده بازار.ما همچنان بر روی رضایت مشتری تمرکز خواهیم کرد، همراه با "کیفیت بالا" و "رساندن سریع"، ما یک ارائه دهنده خدمات PCB شایسته اعتماد مشتری خواهیم شد.



عرضه آنلاین دو طرفه HDI PCB 0
منبع برق، پانل کنترل اصلی، مانیتور، محصولات دوربین مدار بسته، تجهیزات کنترل خودرو، ربات صنعتی، محصولات کنترل دسترسی و غیره

پزشکی
تصویربرداری رزونانس مغناطیسی (MRI) ، توموگرافی کامپیوتری (CT) ، واحدهای دیفیبریلاسیون پاسخ اضطراری، نظارت بر بیمار، دستگاه های کاشت قابل، سیستم های جراحی رباتیک،تجهیزات بیومتریک و تشخیصی، و غیره

ارتش
ماهواره، رادار، هواپیما، واحد کنترل، تجهیزات ارتباطی و غیره

آزمایش و اندازه گیری
اندازه گیری برق، آزمایش برق، آزمایش حرارتی، آزمایش نور، آزمایش شبکه، آزمایش گاز و روغن، محصولات مادون قرمز، تجهیزات آزمایش نیمه هادی، کارت های DUT و سُند، سیستم های بازرسی وافر،و غیره.



توانايي



　 نمونه اولیه دقیق تولید عمده PCB
مکس لایه ها ۱ تا ۲۸ لایه 1 تا 14 لایه
MIN عرض خط ((میل) 3 ميلي 4 ميلي
فضای خط MIN ((میل) 3 ميلي 4 ميلي
Min via (حفر مکانیکی) ضخامت تخته ≤1.2mm 0.15 میلی متر 0.2 میلی متر
ضخامت تخته ≤2.5mm 0.2 میلی متر 0.3 میلی متر
ضخامت صفحه>2.5mm جنبه های خوراک ≤13:1 جنبه های خوراک ≤13:1
بخش غذا جنبه های خوراک ≤13:1 جنبه های خوراک ≤13:1
ضخامت تخته مکس 8 میلی متر 7 میلی متر
MIN دو لایه:0.2mm؛ 4 لایه:0.35mm؛ 6 لایه:0.55mm؛ 8 لایه:0.7mm؛ 10 لایه:0.9mm دو لایه:0.2mm؛ 4 لایه:0.4mm؛6 لایه:0.6mm؛8 لایه:0.8 میلی متر
سایز صفحه MAX ۶۱۰*۱۲۰۰ میلی متر ۶۱۰*۱۲۰۰ میلی متر
حداکثر ضخامت مس 0.5-6 اونس 0.5-6 اونس
طلا غوطه ور شدن
ضخامت زره دار		 طلا غوطه ور شدن:
انگشت طلایی: Au,1 ¢ 150u ¢
طلا شده: Au,1 ¥150u ¥
لیاقت نیکل: 50 ‰ 500 ‰		 　
از مس 25مليليتر 25مليليتر
تحمل ضخامت تخته ضخامت تخته ≤1.0mm: +/-0.1mm
1.0mmضخامت صفحه>2.0mm: +/-8%		 ضخامت تخته ≤1.0mm: +/-0.1mm
1.0mmضخامت صفحه>2.0mm: +/-8%
چشم انداز تحمل ≤100mm: +/-0.1mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm		 ≤100mm: +/-0.13mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm
مقاومت ±10% ±10%
MIN پل ماسک جوش 0.08 میلی متر 0.10 میلی متر
قابلیت وصل کردن ویاس 0.25ميلي متر - 0.60ميلي متر 0.70mm--1.00mm



مزایا


1. کارخانه PCB به طور مستقیم
2. یک سیستم کنترل کیفیت جامع
3. قیمت رقابتی
4زمان تحویل سریع از 48 ساعت
5گواهینامه (ISO/UL E354810/RoHS)
610 سال تجربه در خدمات صادرات
7-بدون MOQ/MOV
8. کیفیت بالا. سختگیرانه از طریق AOI ((بررسی نوری خودکار) ، QA / QC ، پرواز ، تست ، و غیره



عرضه آنلاین دو طرفه HDI PCB 1

عرضه آنلاین دو طرفه HDI PCB 2

عرضه آنلاین دو طرفه HDI PCB 3

عرضه آنلاین دو طرفه HDI PCB 4





عرضه آنلاین دو طرفه HDI PCB 5

عرضه آنلاین دو طرفه HDI PCB 6

عرضه آنلاین دو طرفه HDI PCB 7
