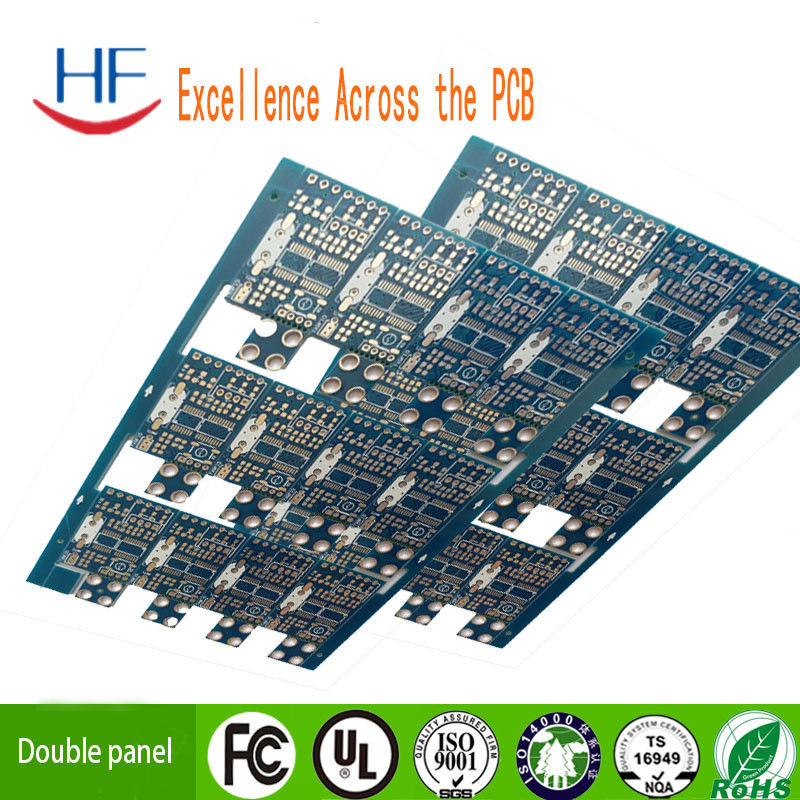

ODM PCB سریع 94v 0 ساخت صفحه مدار 8 لایه چند لایه

Place of Origin	China
نام تجاری	HF
گواهی	ISO CE
Model Number	8 layer circuit board

جزئیات محصول

Base Material:

FR-4

Board Thickness:

3.2MM

Number of Layers:

8 LAYER

Copper Thickness:

1OZ

Min. Hole Size:

4MIL

Min. Line Width/Spacing:

3/3MIL

Solder mask color:

blue

Place of Origin:

CHINA

Supply Ability:

Ten thousand square meters/month

Surface Finishing:

Immersion Gold

برجسته کردن:

fast turn pcb 94v 0,odm pcb 94v 0,odm fast turn pcb fabrication

odm pcb 94v 0

odm fast turn pcb fabrication

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

5PCS

قیمت

قابل مذاکره

Packaging Details

BOX

Delivery Time

5~8 days

Payment Terms

L/C, T/T,PAYPAL

توضیحات محصول

کاربردها:

ارتباطات
تجهیزات ارتباطی سنتی، FTTP، VOIP، خدمات چند رسانه ای، شبکه های داده و محصولات زیرساخت های فناوری اطلاعات، محصولات زیرساخت های بی سیم، تقویت کننده های قدرت، تقسیم کننده ها و ترکیب کننده ها،ترانزیستورهای با قدرت بالا، و غیره

لوازم جانبی کامپیوتر
چاپگرهای پیشرفته، مودم های کابلی، روترهای بی سیم، تلفن های IP، محصولات مصرفی و اداری، سیستم بانکی و غیره.

مصرف کننده
کامپیوترها، تلویزیون ها، دوربین ها، ضبط کننده های ویدئویی دیجیتال (DVR) ، محصولات دستی، LED و غیره

ماشین آلات
سیستم های ایمنی مسافران، سیستم های کنترل موتور، کوله های هوا، محصولات کنترل کشش و غیره

محاسبات و ذخیره سازی پیشرفته
کامپیوتر و سرور با عملکرد بالا، سیستم مرکزی و تجهیزات ذخیره سازی، حافظه و غیره

صنعت
منبع برق، پانل کنترل اصلی، مانیتور، محصولات دوربین مدار بسته، تجهیزات کنترل خودرو، ربات صنعتی، محصولات کنترل دسترسی و غیره

پزشکی
تصویربرداری رزونانس مغناطیسی (MRI) ، توموگرافی کامپیوتری (CT) ، واحدهای دیفیبریلاسیون واکنش اضطراری، نظارت بر بیمار، دستگاه های کاشت قابل، سیستم های جراحی رباتیک،تجهیزات بیومتریک و تشخیصی، و غیره

ارتش
ماهواره، رادار، هواپیما، واحد کنترل، تجهیزات ارتباطی و غیره

آزمایش و اندازه گیری
اندازه گیری برق، آزمایش برق، آزمایش حرارتی، آزمایش نور، آزمایش شبکه، آزمایش گاز و روغن، محصولات مادون قرمز، تجهیزات آزمایش نیمه هادی، کارت های DUT و سُند، سیستم های بازرسی وافر،و غیره.

توانايي

		نمونه اولیه دقیق	تولید عمده PCB
مکس لایه ها		۱ تا ۲۸ لایه	1 تا 14 لایه
MIN عرض خط ((میل)		3 ميلي	4 ميلي
فضای خط MIN ((میل)		3 ميلي	4 ميلي
Min via (حفر مکانیکی)	ضخامت تخته ≤1.2mm	0.15 میلی متر	0.2 میلی متر
	ضخامت تخته ≤2.5mm	0.2 میلی متر	0.3 میلی متر
	ضخامت صفحه> 2.5mm	جنبه ی رادشن≤13:1	جنبه ی رادشن≤13:1
بخش غذا		جنبه ی رادشن≤13:1	جنبه ی رادشن≤13:1
ضخامت تخته	مکس	8 میلی متر	7 میلی متر
ضخامت تخته	MIN	دو لایه:0.2mm؛ 4 لایه:0.35mm؛ 6 لایه:0.55mm؛ 8 لایه:0.7mm؛ 10 لایه:0.9mm	دو لایه:0.2mm؛ 4 لایه:0.4mm؛6 لایه:0.6mm؛8 لایه:0.8 میلی متر
سایز صفحه MAX		۶۱۰*۱۲۰۰ میلی متر	۶۱۰*۱۲۰۰ میلی متر
حداکثر ضخامت مس		0.5-6 اونس	0.5-6 اونس
طلا غوطه ور شدن ضخامت زره دار		طلا غوطه ور شدن: انگشت طلا: Au,1 ¢150u ¢ طلا شده: Au,1 ¥150u ¥ لیاقت نیکل: 50 ‰ 500 ‰
از مس		25مليليتر	25مليليتر
تحمل	ضخامت تخته	ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mmضخامت صفحه>2.0mm: +/-8%	ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mmضخامت صفحه>2.0mm: +/-8%
	چشم انداز تحمل	≤100mm: +/-0.1mm 100< ≤300mm: +/-0.15mm >300mm: +/- 0.2mm	≤100mm: +/-0.13mm 100< ≤300mm: +/-0.15mm >300mm: +/- 0.2mm
	مقاومت	±10%	±10%
MIN پل ماسک جوش		0.08 میلی متر	0.10 میلی متر
قابلیت وصل کردن ویاس		0.25 میلی متر - 0.60 میلی متر	0.70mm--1.00mm

مزایا

1. کارخانه PCB به طور مستقیم
2. یک سیستم کنترل کیفیت جامع
3. قیمت رقابتی
4زمان تحویل سریع از 48 ساعت
5گواهینامه (ISO/UL E354810/RoHS)
69 سال تجربه در خدمات صادراتی
7-بدون MOQ/MOV
8. کیفیت بالا. سختگیرانه از طریق AOI ((بررسی نوری خودکار) ، QA / QC ، پرواز ، تست ، و غیره
