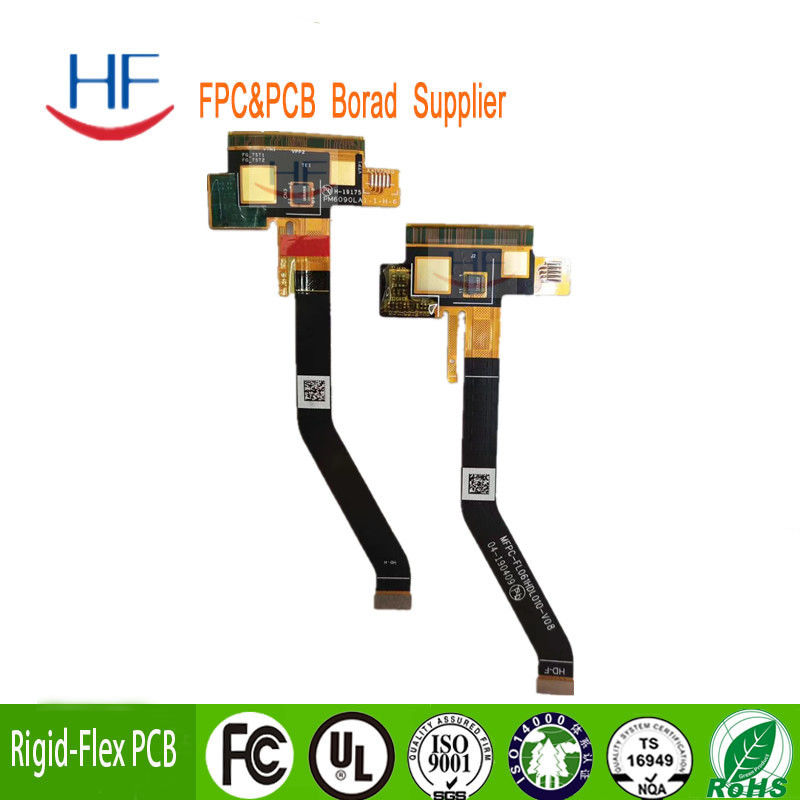

چاپی PCB محکم انعطاف پذیر چند لایه غیر هالوجن 0.15mm

Name: چاپی PCB محکم انعطاف پذیر چند لایه غیر هالوجن 0.15mm
Brand: Shenzhen Huafu Fast Multilayer Circuit Co. LTD
SKU: PCB انعطاف پذیر سفت و سخت
Availability: InStock

محل منبع	چین
نام تجاری	HF
گواهی	ISO CE
شماره مدل	PCB انعطاف پذیر سفت و سخت

جزئیات محصول

مواد پایه:

FR4، FR4 با TG بالا، و غیره

لایه های PCB:

1-12

ضخامت:

0.2-3.2 میلی متر

ضخامت مس:

0.5-3OZ

تست عملکرد:

تست 100% عملکردی

لایه های:

سفارشی

استاندارد PCB:

استاندارد IPC-A-610 D/IPC-III

رنگ صفحه ابریشم:

سفید، سیاه، زرد

ماسک جوشکاری:

سبز، زرد، آبی، سیاه، سفید...

نوع:

هیئت مدیره الکترونیک، قابل سفارشی سازی

مواد:

FR4 ، راجرز ، آلومینیوم ، TG بالا ، CEM1 ، CEM3 ، بدون هالوجن

طبقه گيري:

1-40

ضخامت تخته:

0.4-4.0 میلی متر

رنگ ماسک لحیم کاری:

سبز، زرد، سفید، آبی، سیاه، قرمز

تکمیل سطح:

HASL ((مستقیم از سرب) / طلایی غوطه ور (ENIG)) / OSP / قلع غوطه ور / نقره غوطه ور

خدمات:

OEM/ODM/PCB/کامپوننت ها منبع یابی/مونتاژ/برنامه نویسی/تست...خدمات کلید در دست یک مرحله ای.

تست:

100٪ AOI، اشعه ایکس، آزمایش کاوشگر پرواز.

برجسته کردن:

PCB های انعطاف پذیر و سفت چاپی,0.15mm PCB های انعطاف پذیر و سفت,0.15 میلی متر pcb سخت و انعطاف پذیر

0.15mm Rigid Flexible PCB

0.15mm rigid flex rigid pcb

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

پنج تا

قیمت

قابل مذاکره

جزئیات بسته بندی

جعبه

زمان تحویل

5 تا 8 روز

شرایط پرداخت

L/C، T/T، Paypal

قابلیت ارائه

1000/㎡/روز

توضیحات محصول

توانايي

		نمونه اولیه دقیق	تولید عمده PCB
مکس لایه ها		۱ تا ۲۸ لایه	1 تا 14 لایه
MIN عرض خط ((میل)		3 ميلي	4 ميلي
فضای خط MIN ((میل)		3 ميلي	4 ميلي
Min via (حفر مکانیکی)	ضخامت تخته ≤1.2mm	0.15 میلی متر	0.2 میلی متر
	ضخامت تخته ≤2.5mm	0.2 میلی متر	0.3 میلی متر
	ضخامت صفحه>2.5mm	جنبه های خوراک ≤13:1	جنبه های خوراک ≤13:1
بخش غذا		جنبه های خوراک ≤13:1	جنبه های خوراک ≤13:1
ضخامت تخته	مکس	8 میلی متر	7 میلی متر
ضخامت تخته	MIN	دو لایه:0.2mm؛ 4 لایه:0.35mm؛ 6 لایه:0.55mm؛ 8 لایه:0.7mm؛ 10 لایه:0.9mm	دو لایه:0.2mm؛ 4 لایه:0.4mm؛6 لایه:0.6mm؛8 لایه:0.8 میلی متر
سایز صفحه MAX		۶۱۰*۱۲۰۰ میلی متر	۶۱۰*۱۲۰۰ میلی متر
حداکثر ضخامت مس		0.5-6 اونس	0.5-6 اونس
طلا غوطه ور شدن ضخامت زره دار		طلا غوطه ور شدن: انگشت طلایی: Au,1 ¢ 150u ¢ طلا شده: Au,1 ¥150u ¥ لیاقت نیکل: 50 ‰ 500 ‰
از مس		25مليليتر	25مليليتر
تحمل	ضخامت تخته	ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mmضخامت صفحه>2.0mm: +/-8%	ضخامت تخته ≤1.0mm: +/-0.1mm 1.0mmضخامت صفحه>2.0mm: +/-8%
	چشم انداز تحمل	≤100mm: +/-0.1mm 100< ≤300mm: +/-0.15mm >300mm: +/-0.2mm	≤100mm: +/-0.13mm 100< ≤300mm: +/-0.15mm >300mm: +/-0.2mm
	مقاومت	±10%	±10%
MIN پل ماسک جوش		0.08 میلی متر	0.10 میلی متر
قابلیت وصل کردن ویاس		0.25ميلي متر - 0.60ميلي متر	0.70mm--1.00mm
